Garantie: 2 Jahre
Auf Lager - Lieferung zwischen 01/06 und 06/06
Kostenloser Versand
Art des Mechanismus
Gleiten
Kompatibel für Portale
Aluminium, PVC, Holz, Eisen
Macht
230 Volt
Versorgungsspannung
220VAC±10%/110VAC±10% Volt
Leistungsaufnahme
250 Watt
Stromstärke
--
Nennbetriebsschub
1090 Nm
Maximaler Schub
1100 Nm
Rotationsgeschwindigkeit des Ritzels in Umdrehungen pro Minute
1400
Öffnungs-/Schließgeschwindigkeit in Meter pro Minute
12m/min
Art des Mechanismus
Gleiten
Kompatibel für Portale
Aluminium, PVC, Holz, Eisen
Macht
230 Volt
Versorgungsspannung
220VAC±10%/110VAC±10% Volt
Leistungsaufnahme
250 Watt
Stromstärke
--
Nennbetriebsschub
1090 Nm
Maximaler Schub
1100 Nm
Rotationsgeschwindigkeit des Ritzels in Umdrehungen pro Minute
1400
Öffnungs-/Schließgeschwindigkeit in Meter pro Minute
12m/min
Öffnungszeit für ein 3m-Tor
15 s
Torgewicht bis zu
300 kg
Schutz gegen Regen
IP55
Betriebstemperatur
-25°C bis +55°C
Öffnung von rechts nach links
Ja
Öffnung von links nach rechts
Ja
Mangan-Endschalter
Ja
Mechanische Feder-Endschalter
Nein
Giebelmaterial
Nylon
Anzahl der Zähne des Kettenrads
16
Automatisch programmierbares Schließen nach dem Öffnen
Ja
Manuelle Auslösung
Ja
Miteigentümer-Modus
Ja
Erkennung von Hindernissen
Ja
Kompatibel mit Fotozelle
Ja
Blitzlicht-kompatibel
Ja
Externe Batterie kompatibel
Nein
Tastatur-kompatibel
Ja
Tastensperre kompatibel
Ja
Stufenweises Öffnen/Schließen
Ja
Einstellung der Öffnungs- und Schließgeschwindigkeit
Ja
Maximale Anzahl von zuweisbaren Fernbedienungen
30
Anzahl der mitgelieferten Fernbedienungen
2
Anzahl der Fernbedienungstasten
4
Inklusive Nylon-Gestell
Ja
Inklusive Anleitungen / Schrauben
Ja
Infrarot-Fotozellen enthalten x2
Nein
Inklusive LED-Blinklicht
Nein
Bruttogewicht
7 kg
Teilweise Öffnung für Fußgänger
Ja
Garantie
2 Jahre
Anspruchsberechtigung Erweiterte Garantie 5 Jahre
Nein
Anspruchsberechtigung Verlängerung der Garantie um 10 Jahre
Nein
Montagezeit
4 h
Empfohlene Anzahl von Personen für die Versammlung
2
Montageanleitung
Ja
Mitgeliefertes Montagezubehör
Ja
Gewicht des Pakets Nr.1
12,8 kg
Der Schiebetorantrieb RANGER C300 ist für Benutzer gedacht, die ihr Schiebetor motorisieren möchten, um dessen Öffnen und Schließen zu automatisieren. Damit können Sie Ihr Tor in ein elektrisches Schiebetor verwandeln.
Dieser Zahnstangenmotor ist für alle Arten von Schiebetoren geeignet, die motorisiert werden können.
Ob für ein PVC-, Holz-, Aluminium- oder Eisenschiebetor, diese Automatik kann für alle Modelle mit einem Gewicht von weniger als 300 kg installiert werden.
Die wichtigsten technischen Daten der Motorisierung RANGER C300 :
Motorspannung : 230V - 250W.
Eingangsleistung : 220VAC±10%/110VAC±10%
Frequenz: 50Hz/60Hz
Abtriebsrad-Nummer : M=4
Abtriebsdrehmoment : Z=16
Output torque: 30.0 N.m
Umdrehungsgeschwindigkeit: 1400 RPM.
Maximales Torgewicht: 300 KG auf ebenem Boden
Magnetische Start- und Endanschläge
Umgebungstemperatur: -25°C ~ +55°
Schutzklasse: IP55
Öffnungsgeschwindigkeit: 12m / Minute.
Maximale Kraft 1100N
Nylon-Zahnstange.
Steuerkarte in der Motorisierung enthalten.

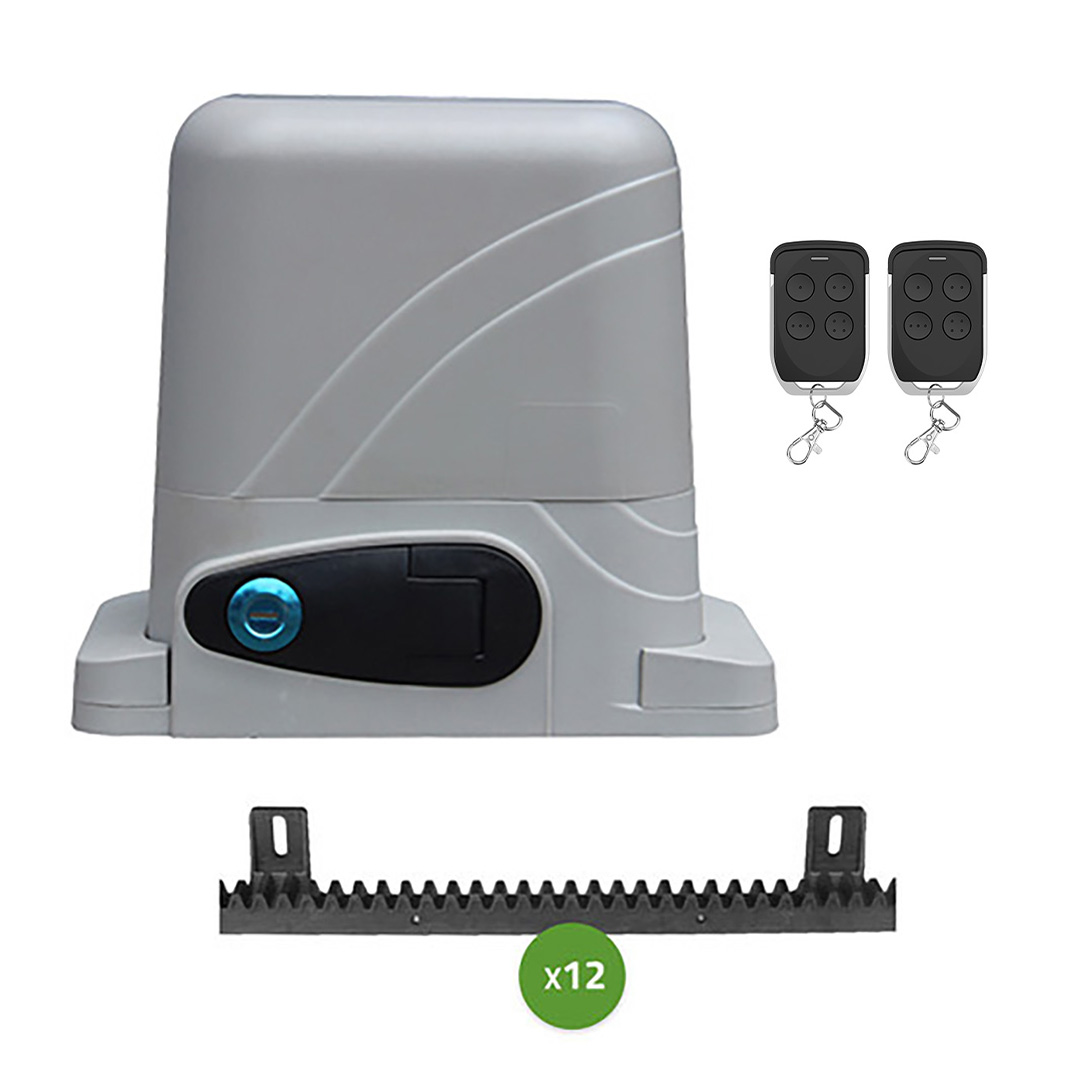

Inklusive Zubehör :
- 2 4-Tasten-Fernbedienungen mit Schutzklappe. Batterien sind im Lieferumfang enthalten.
- Nylon-Zahnstange (4m - 12 Stück von 33cm)
- Installations- und Parametrierungshandbuch
- 2 Schnellverschlüsse bei Stromausfall
Zubehör nicht enthalten mit der Tormotor RANGER C300 :
- Die Blitzlampe und die Fotozellen sind nicht im Lieferumfang enthalten.
- Die Schrauben zur Befestigung der Zahnstange am Tor.
Diese Schrauben und Bolzen müssen an jeden Tortyp angepasst werden und hängen von der Dicke Ihres Tores ab.
Für Casanoov Schiebetore empfehlen wir Ihnen, die Zahnstangenabschnitte mit Blindnieten vom Typ Rivkle mit einer Länge von 8 bis 12 mm zu befestigen. Die Befestigungsstütze muss auf den unteren Pfosten des dafür vorgesehenen Tores positioniert werden.
Für ein 4 m langes Gestell werden 24 Befestigungspunkte benötigt.
Funktionstüchtigkeit der Tormotor RANGER C300 :
- Öffnung nach Ihrer Wahl : von links nach rechts (Werksmodus) oder von rechts nach links.
- Automatische Schließung : nach dem Öffnung schließt das Tor automatisch nach 0 Sekunden, 10 / 30 oder 60 Sekunden, je nach Wahl.
- Fußgängermodus: Das Tor öffnet sich nur teilweise und schließt sich dann nach 0 / 5 / 10 oder 30 Sekunden wieder.
- Miteigentumsmodus: Dieser Modus ermöglicht es Ihnen, die Einstellungen zu reduzieren und bis zu 50 Fernbedienungen zu konfigurieren. Jede Fernbedienung steuert: Taste 1 Tor öffnen, Taste 2 Tor stoppen, Taste 3 Tor schließen und Taste 4 Fußgängerbetrieb. Jede Fernbedienung hat die gleiche Bedienung.
- Einstellen der Öffnungs- und Schließempfindlichkeit: Abhängig von Ihrer Umgebung können Sie die Öffnungs- und Schließkraft einstellen.
- Manuelle Torentriegelung. Dank des mitgelieferten Schlüssels können Sie die Öffnung Ihres Tores entriegeln und es manuell bedienen.
- Per Anhalter fahren. Das Tor hält an, wenn es auf ein Hindernis stößt.
Sie können diese Motorisierung mit Fotozelle, einer Blitzlampe und einem Öffnungstaster verbinden. Achten Sie unbedingt die elektrische Kompatibilität (Spannung in Volt) Ihres vorhandenen Zubehörs, wenn es nicht von uns stammt.
Alle unsere Zubehörteile sind mit allen unseren Motorisierungen kompatibel.
Installationshinweise :
Um Ihr Antriebsgerät erfolgreich anzuschließen und zu parametrieren, gehen Sie Schritt für Schritt vor und prüfen Sie zwischen den einzelnen Schritten, ob Ihr Antriebsgerät korrekt arbeitet.
Wenn Zubehörteile mit Ihre Motorisierung RANGER C300 verbunden sind, prüfen Sie jedes Mal, ob Ihre Motorisierung funktionstüchtig ist.
Stellen Sie abschließend sicher, dass Ihr elektrischer Anschluss richtig verdrahtet ist. Dies hilft Ihnen bei der Handhabung Ihrer Installation und vermeidet elektrische Leckagen.
Unser technisches Team von Casanoov ist da, um Sie bei Bedarf zu unterstützen.
